XGN環網柜說明書

1.適用范圍

　　XGN箱型固定式金屬封閉開關設備（簡稱開關柜），主要用于電壓為3KV、6KV、10KV，頻率為50HZ的三相交流電力系統中電能的接受與分配。本系統具有可靠的“五防”閉鎖功能，性能可靠，可廣泛用于高壓電動機的起動、投切運行等場合。

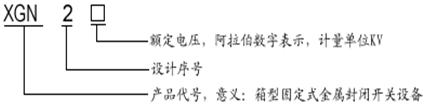

2.型號規格及含義

3.產品特色

　　本開關柜符合國家標準GB3960《3-35KV交流金屬封閉開關設備》及國際標準IEC298的要求，并具有一套完善的性能可靠，功能齊全、結構簡單、操作方便的機械式防誤閉鎖裝置，簡便而有效的達到兩部提出的“五防”閉鎖功能。

4.產品描述

　　XGN15-12型環網柜采用金屬封閉箱式結構，主開關與柜體為固定安裝，主回路系統的各隔室均有壓力釋放裝置和通道，各隔室均可靠接地，而且封閉完善，外殼防護等級達到IP3X。開關室內裝有FL(R)N36-12D型三工位負荷開關，該負荷開關的外殼為環氧樹脂澆注而成，內充六氟化硫（SF6）氣體。XGN2—10箱型固定式交流金屬封閉開關設備(簡稱開關柜)用于3.6KV，10KV三相交流50Hz系統中作為接受和分配電能之用的戶內成套配電設備，具有對電路控制保護和監測等功能。其母線系統為單母線及單母線帶旁路母線，并可派生出雙母線結構。

5.外形及安裝

6.訂貨須知

1、在訂貨時應注明所配套斷路器的種類、型號、規格和數量以及使用場合；

2、代為選型時，請詳細注明使用斷路器的技術參數，如功率、型號、極數、額定電壓、電流及負載特征；

3、裝置的進出線方式；

4、其它特殊要求，請予以說明
