高壓開關柜說明書

1.適用范圍：

　　KYN28-12型戶內式金屬鎧裝抽出式開關設備(以下簡稱開關設備),系3~12千伏三相交流50HZ單母線及單母線分段系統的成套配電裝置。主要用于發電廠、中小型發電機送電、工礦企事業配電及電業系統的二次變電所的受電、送電及大型高壓電動機起動等。

2.型號規格及含義：

額定電壓　　　　　　　　　3.6/7.2/12

最高工作電壓　　　　　　　3.6/7.2/12

工頻耐受電壓　　　　　　　42(lmin)

沖擊耐受電壓　　　　　　　75

額定頻率　　　　　　　　　　　　50HZ

額定電流（A）　　　　　　　 　　630-3150

額定熱穩定電流(KA 4S)　　 　　　16-50

額定動穩定電流(KA)　　　　　　　40-125

額定短路開斷電流(KA)　　　　　　16-50

額定短路關合電流(KA)　　　　　　40-125

防護等級　　　　　　　　　　　　IP4X

3．產品特色：

　　實行控制保護、監測之用,本開關設備滿足DL/T40491,IEC298、GB3906等標準要求,具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔室、防止在帶電時誤合接地開關的聯鎖功能,實為一種性能優越的配電裝置。

4.產品描述：

周圍空氣濕度 ：上限,+40℃；下限,-10℃

海拔:1000M

相對環境溫度：日平均不大于95%，月平均不大于90%

地震：烈度不超過8度

周圍空氣應不受腐蝕性或可燃?xì)怏w，水蒸氣等明顯污染

無嚴重污穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足1度

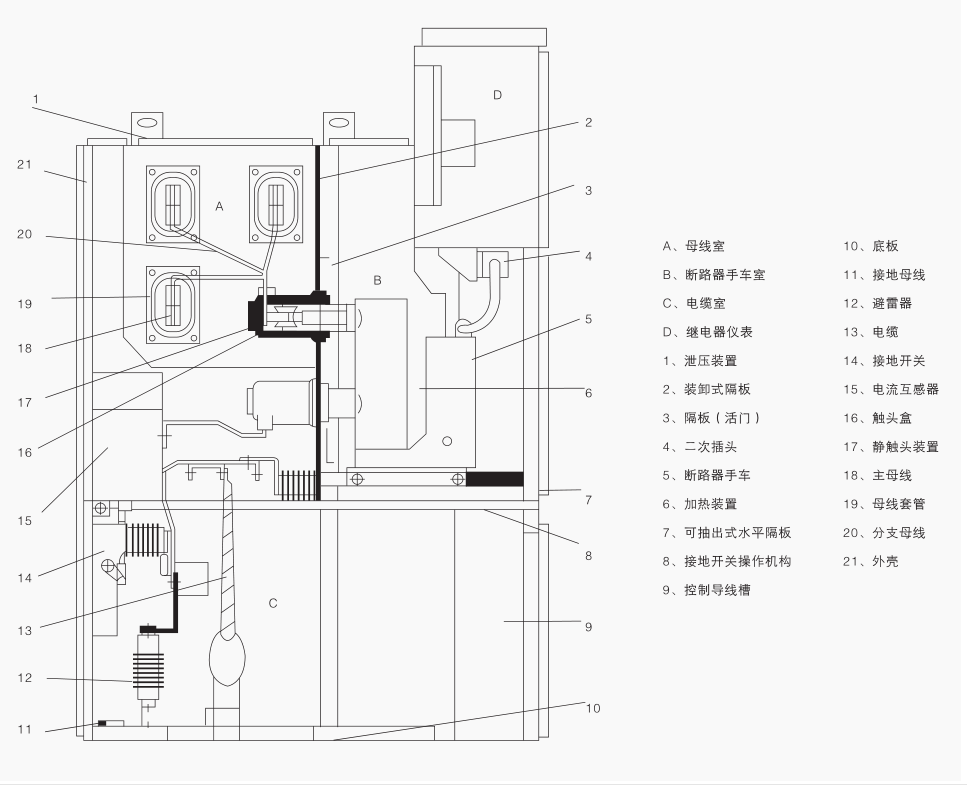

5.外形及安裝：

6.訂貨須知：

1.在訂貨時應注明所配套斷路器的種類、型號、規格和數量以及使用場合；

2.代為選型時，請?jiān)敿?xì)注明使用斷路器的技術參數，如功率、型號、極數、額定電壓、電流及負載特征；

3.裝置的進出線方式；

4.其它特殊要求，請予以說明。
